وقتی صحبت از راهاندازی یا توسعه یک شبکه میشود، معمولاً تمرکز روی تجهیزاتی مثل سوئیچ، کابل یا روتر است؛ اما چیزی که کمتر به آن توجه میشود، نحوه چیدمان و ارتباط این تجهیزات با یکدیگر است. اینجاست که مفهوم توپولوژی شبکه اهمیت پیدا میکند.
به زبان ساده، توپولوژی شبکه مشخص میکند دستگاهها در شبکه چطور به هم وصل شدهاند و مسیر انتقال دادهها چگونه است. انتخاب درست یا نادرست این ساختار میتواند مستقیماً روی سرعت شبکه، میزان قطعی، هزینههای نگهداری و حتی عیبیابی تأثیر بگذارد. در واقع، خیلی از مشکلات شبکهای که بعداً به وجود میآیند، ریشه در انتخاب اشتباه توپولوژی دارند.
توپولوژی (topology) چیست؟
بهطورکلی، توپولوژی(topology) به معنی نحوه چیدمان و ارتباط اجزا با یکدیگر است. هر جا چند عنصر وجود داشته باشد که به شکلی مشخص به هم متصل شدهاند، میتوان درباره توپولوژی آن صحبت کرد. این مفهوم فقط مخصوص شبکههای کامپیوتری نیست و در خیلی از حوزهها کاربرد دارد.
برای درک بهتر تعریف توپولوژی، یک مثال ساده را در نظر بگیرید: چیدمان خیابانهای یک شهر. در بعضی شهرها خیابانها بهصورت منظم و شطرنجی طراحی شدهاند و در بعضی دیگر، مسیرها پیچیدهتر و شاخهای هستند. این چیدمان مشخص میکند رفتوآمد چقدر راحت باشد، اگر یک خیابان بسته شود چه اتفاقی میافتد و مسیر جایگزین چگونه است. این دقیقاً همان مفهوم توپولوژی است.
پس به زبان ساده: توپولوژی یعنی نحوه قرارگیری و اتصال اجزا به یکدیگر به شکلی که عملکرد کل سیستم را مشخص میکند.
توپولوژی شبکه چیست؟
توپولوژی شبکه به نحوه اتصال و چیدمان تجهیزات شبکه مانند کامپیوترها، سوئیچها، روترها و سرورها گفته میشود. به بیان ساده، توپولوژی شبکه مشخص میکند که دادهها از چه مسیری حرکت میکنند و هر دستگاه چگونه با بقیه اجزای شبکه در ارتباط است.
تفاوت توپولوژی کلی با توپولوژی شبکه
توپولوژی کلی بیشتر به مفهوم چیدمان اجزا اشاره دارد، اما توپولوژی شبکه فراتر از چیدمان فیزیکی است و شامل موارد زیر است:
- نحوه انتقال داده
- مسیرهای ارتباطی
- وابستگی دستگاهها به یکدیگر
به همین دلیل، انتخاب توپولوژی شبکه یک تصمیم مهم در طراحی شبکه محسوب میشود، نه فقط یک انتخاب ظاهری یا سلیقهای.
نقش توپولوژی شبکه در عملکرد شبکه
انتخاب توپولوژی مناسب تأثیر مستقیمی روی عملکرد روزمره شبکه دارد.
- تأثیر بر سرعت شبکه: در برخی توپولوژیها، دادهها مسیر مستقیمتری را طی میکنند و تأخیر کمتر است، اما در بعضی ساختارها، ترافیک شبکه میتواند باعث کاهش سرعت شود.
- تأثیر بر پایداری شبکه: اگر توپولوژی بهدرستی انتخاب نشده باشد، خرابی یک کابل یا دستگاه ممکن است کل شبکه را از کار بیندازد. در مقابل، بعضی توپولوژیها طوری طراحی شدهاند که حتی در صورت بروز مشکل، شبکه همچنان فعال بماند.
- تأثیر بر عیبیابی: در توپولوژیهای سادهتر، پیدا کردن محل قطعی یا خرابی سریعتر انجام میشود، اما در ساختارهای نامناسب، عیبیابی میتواند زمانبر و پرهزینه باشد.
- تأثیر بر توسعه شبکه: یکی از مهمترین نقشهای توپولوژی شبکه، امکان گسترش آینده است. اگر از ابتدا ساختار درستی انتخاب شود، اضافه کردن کاربران یا تجهیزات جدید بدون ایجاد اختلال انجام میشود.

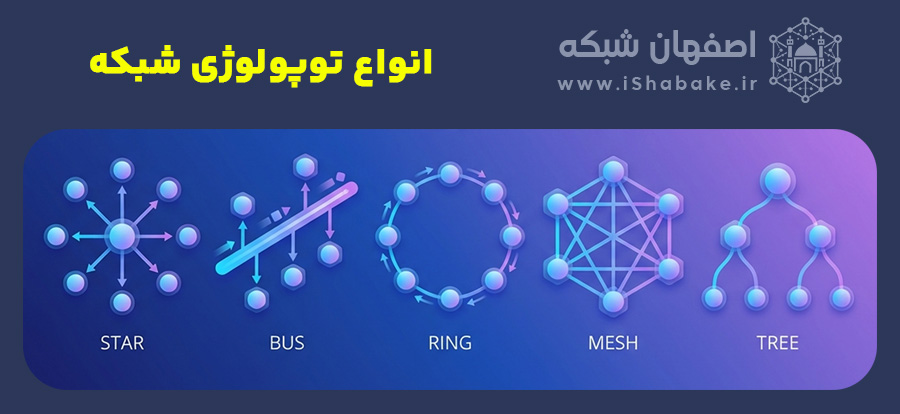

انواع توپولوژی شبکه
وقتی قصد طراحی یا بهبود یک شبکه را دارید، یکی از مهمترین تصمیمها انتخاب توپولوژی شبکه مناسب است. توپولوژی شبکه مشخص میکند دستگاهها چگونه به هم متصل میشوند و دادهها چه مسیری را طی میکنند. انتخاب درست باعث افزایش سرعت، پایداری و سهولت مدیریت شبکه میشود، و انتخاب نادرست میتواند مشکلاتی مثل قطعی مکرر یا دشواری در توسعه آینده ایجاد کند. در ادامه، رایجترین انواع توپولوژی شبکه را بررسی میکنیم:
توپولوژی ستارهای (Star)
در این توپولوژی، تمام دستگاهها به یک مرکز اصلی مثل سوئیچ یا هاب وصل میشوند. مرکز شبکه نقش مسیر اصلی انتقال دادهها را دارد.
مزایا:
- عیبیابی و مدیریت آسان: مشکل هر دستگاه به صورت مستقل قابل شناسایی است.
- خرابی یک کامپیوتر روی کل شبکه تأثیر ندارد.
- نصب و راهاندازی سریع و آسان است.
- امکان افزودن یا حذف دستگاهها بدون تأثیر روی کل شبکه وجود دارد.
معایب:
- نقطه ضعف اصلی، مرکز شبکه است. اگر سوئیچ یا هاب خراب شود، کل شبکه قطع میشود.
- نیاز به تعداد بیشتری کابل نسبت به توپولوژی خطی دارد.
به عنوان مثال، در یک شرکت با ۲۰ کامپیوتر که همه از طریق یک سوئیچ به سرور مرکزی وصل هستند. اگر یکی از کامپیوترها خراب شود، بقیه شبکه همچنان فعال است.
توپولوژی خطی (Bus)
در توپولوژی خطی، همه دستگاهها روی یک خط اصلی ارتباطی متصل میشوند و دادهها در طول این خط حرکت میکنند.
مزایا:
- کابلکشی کمتر نسبت به توپولوژی ستارهای
- پیادهسازی ساده و کمهزینه برای شبکههای کوچک
- مناسب برای آزمایشگاهها و محیطهای آموزشی
معایب:
- هر خرابی در کابل اصلی باعث قطعی کل شبکه میشود.
- عیبیابی مشکلتر است.
- اضافه کردن دستگاه جدید میتواند شبکه را مختل کند.
مثلا یک کلاس کامپیوتر با ۱۰ سیستم که همه به یک کابل مشترک وصل هستند.
توپولوژی حلقوی (Ring)
در توپولوژی حلقوی، دستگاهها به صورت یک حلقه بسته به هم وصل میشوند و دادهها در یک یا هر دو جهت حلقه حرکت میکنند.
مزایا:
- ترافیک دادهها به صورت منظم جریان دارد و برخورد دادهها کمتر است.
- انتقال دادهها با ترتیب مشخص انجام میشود.
معایب:
- اگر یک دستگاه یا کابل خراب شود، حلقه قطع شده و کل شبکه از کار میافتد.
- توسعه شبکه سخت و زمانبر است.
- نگهداری و عیبیابی دشوار است.
به عنوان نمونه، یک کارخانه با دستگاههای کنترل صنعتی که دادهها باید با ترتیب مشخص منتقل شوند.
توپولوژی مش (Mesh)
در توپولوژی مش، هر دستگاه میتواند با چند یا تمام دستگاههای دیگر ارتباط مستقیم داشته باشد.
مزایا:
- پایداری بسیار بالا، یعنی اگر یک مسیر خراب شود، دادهها مسیر دیگری را طی میکنند.
- ایدهآل برای شبکههایی که قطع شدن قابل قبول نیست.
- امنیت بالا، زیرا مسیرهای متعدد وجود دارد.
معایب:
- هزینه بسیار بالا به دلیل تعداد کابلها و تجهیزات زیاد
- نصب و راهاندازی پیچیده
- نیاز به مدیریت حرفهای
مثلا در یک مرکز داده با چند سرور و تجهیزات ذخیرهسازی که همه به هم متصل هستند و خرابی یک مسیر باعث توقف شبکه نمیشود.
توپولوژی درختی (Tree)
توپولوژی درختی ترکیبی از توپولوژی ستارهای و خطی است و دستگاهها به شکل شاخهای از یک ریشه مرکزی متصل میشوند.
مزایا:
- امکان گسترش آسان شبکه با اضافه کردن شاخههای جدید
- مدیریت منظم و سلسلهمراتبی شبکه
- خرابی یک شاخه محدود به همان شاخه است و کل شبکه قطع نمیشود
- ترکیبی از مزایای توپولوژی ستارهای و خطی
معایب:
- خرابی ریشه اصلی (سوئیچ مرکزی) میتواند بخش زیادی از شبکه را تحت تأثیر قرار دهد
- کابلکشی بیشتر نسبت به توپولوژی خطی
به عنوان مثال در یک ساختمان پنج طبقه، سوئیچ هر طبقه به یک سوئیچ مرکزی در لابی متصل است و کامپیوترهای هر طبقه به سوئیچ همان طبقه وصل میشوند. خرابی یک کامپیوتر در طبقه سوم تأثیری روی بقیه ندارد، اما خرابی سوئیچ مرکزی میتواند کل ساختمان را تحت تأثیر قرار دهد.
کدام توپولوژی شبکه برای شما مناسبتر است؟
انتخاب توپولوژی شبکه بستگی به اندازه شبکه، میزان حساسیت به قطعی، هزینه و آیندهپذیری دارد. هیچ توپولوژیای برای همه شرایط ایدهآل نیست و هر ساختار مزایا و محدودیتهای خودش را دارد. در ادامه، یک راهنمای کاربردی و جدول مقایسهای برای کمک به تصمیمگیری آوردهایم:
| توپولوژی | مناسب برای | مزایا | معایب |
| ستارهای (Star) | شبکههای کوچک و متوسط، دفاتر | نصب آسان، عیبیابی راحت، توسعه ساده | وابسته به مرکز شبکه |
| خطی (Bus) | شبکههای کوچک، آزمایشگاهها | نصب ساده، کابل کم | خرابی کابل اصلی کل شبکه را قطع میکند |
| حلقوی (Ring) | شبکههای صنعتی یا نیازمند ترتیب داده | جریان داده منظم | خرابی یک دستگاه کل شبکه را قطع میکند |
| مش (Mesh) | شبکههای حیاتی، دیتاسنترها | پایداری بالا، مسیرهای متعدد، امنیت زیاد | نصب پیچیده و هزینه بالا |
| درختی (Tree) | سازمانها و ساختمانهای چندطبقه | توسعه آسان، مدیریت سلسلهمراتبی، خرابی محدود | خرابی ریشه اصلی بخش زیادی را مختل میکند |
اشتباهات رایج در انتخاب توپولوژی شبکه
انتخاب توپولوژی شبکه به ظاهر ساده به نظر میرسد، اما بسیاری از مشکلات شبکهها ریشه در تصمیمگیری اشتباه در این مرحله دارد. در ادامه، رایجترین اشتباهات و پیامدهای آن را بررسی میکنیم:
- انتخاب فقط بر اساس هزینه: بسیاری تصور میکنند ارزانترین توپولوژی بهترین انتخاب است. مثلاً انتخاب توپولوژی خطی به دلیل کم بودن کابل و تجهیزات ممکن است هزینه اولیه را کاهش دهد، اما در صورت خرابی کابل یا توسعه شبکه، هزینههای نگهداری و تعمیرات به مراتب بیشتر میشود.
- توجه نکردن به توسعه آینده: شبکهها معمولاً با گذر زمان رشد میکنند. انتخاب توپولوژیای که قابلیت توسعه محدود دارد، بعداً باعث ایجاد اختلال، قطعی و هزینههای اضافه میشود. مثلاً استفاده از توپولوژی خطی در شرکتی که قصد گسترش دارد، به سرعت به مشکل برمیخورد.
- نادیده گرفتن عیبیابی: برخی توپولوژیها ممکن است در ابتدا نصب آسان باشند، اما عیبیابی آنها سخت و زمانبر است. به عنوان مثال، توپولوژی حلقوی یا شبکههای مش پیچیده بدون ابزار مناسب میتوانند باعث افزایش زمان تشخیص مشکلات شوند و مدیریت شبکه را دشوار کنند.
انتخاب توپولوژی شبکه فقط یک تصمیم اقتصادی یا ظاهری نیست؛ بلکه تصمیمی استراتژیک است که روی سرعت، پایداری، نگهداری و آینده شبکه تأثیر مستقیم دارد. بررسی نیازهای فعلی و آینده شبکه قبل از انتخاب توپولوژی، میتواند جلوی بسیاری از مشکلات را بگیرد.
